Описание

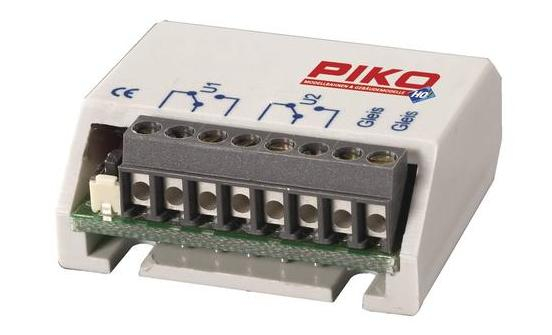

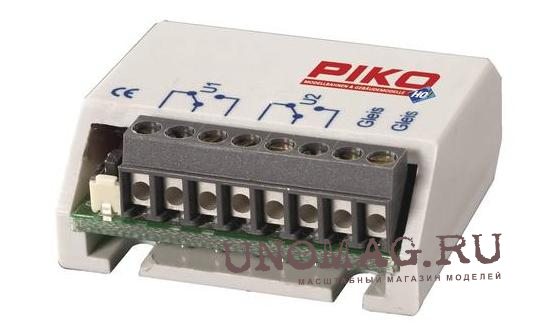

Декодер ( 38x15x32 мм.) предназначен как дистанционный переключатель для управления светофорами, лампами и элементами освещения, двигателями и другими электрическими аксессуарами постоянного тока. Совместим с цифровыми системами DCC PIKO, Uhlenbrock (и аналогичными) и MOTOROLA Digital Systems.
Декодер оборудован световой индикацией режима работы (светодиод ) и кнопкой режима программирования ( Programming key - кнопка режима регистрации адресов ). Декодер рассчитан на работу с одним или двумя дополнительными элементами дороги.
Питание декодера и поступление информации осуществляется через силовые кабели с контактной клеммы железной дороги PIKO 55275 (клеммы Track, только декодер). Питание дополнительных элементов дороги осуществляется дополнительным трансформатором (типа PIKO 55005 или аналогичным). Трансформатор подключается с выхода (клемма белого цвета) к клемме декодера (Trafo U1 или U2). Дополнительный управляемый элемент подключается одним кабелем к клемме декодера ( Unit 2 или Unit ), другим подключается ко второму выходу трансформатора (клемма чёрного цвета ).
